Decreto Ministeriale 14 settembre 2005
MATERIALI E PRODOTTI PER USO STRUTTURALE
Sintesi dei contenuti
Specifica le regole di qualificazione, certificazione ed accettazione dei materiali e prodotti per uso strutturale coerentemente con le principali disposizioni comunitarie in materia.
[ torna su ]
Generalità
I materiali e prodotti per uso strutturale devono essere:
- identificati mediante la descrizione a cura del fabbricante, del materiale stesso e dei suoi componenti elementari;
- certificati mediante la documentazione di attestazione che preveda prove sperimentali per misurarne le caratteristiche chimiche, fisiche e meccaniche, effettuate da un ente terzo indipendente ovvero, ove previsto, autocertificate dal produttore secondo procedure stabilite dalle specifiche tecniche europee richiamate nel presente documento.
- accettati dal Direttore dei lavori mediante controllo delle certificazioni di cui al punto precedente e mediante le prove sperimentali di accettazione previste nelle presenti norme per misurarne le caratteristiche chimiche, fisiche e meccaniche.
Il Servizio Tecnico Centrale attiverà un sistema di vigilanza presso i cantieri e i luoghi di lavorazione per verificare la corretta applicazione delle presenti disposizioni, ai sensi dell’art. 11 del DPR n. 246/93.
Nei casi in cui per materiali e prodotti per uso strutturale è prevista la marcatura CE ai sensi del DPR 21/04/1993 n. 246, ovvero la qualificazione secondo le presenti norme, la relativa “attestazione di conformità” deve essere consegnata alla Direzione Lavori.
Il richiamo alle specifiche tecniche europee EN o nazionali UNI, ovvero internazionali ISO contenuto nella presente norma, deve intendersi riferito all’ultima versione aggiornata, salvo diversamente specificato.
[ torna su ]
Il conglomerato cementizio
Il conglomerato cementizio all’atto del progetto deve essere identificato mediante la resistenza convenzionale a compressione uniassiale caratteristica misurata su cubi Rck.
Il conglomerato per il getto delle strutture di un’opera o di parte di essa si considera omogeneo se confezionato con la stessa miscela e prodotto e messo in opera con medesime procedure.
L’Appaltatore, prima dell'inizio della costruzione di un'opera, deve garantire, attraverso idonee prove preliminari, la resistenza caratteristica per ciascuna miscela omogenea di conglomerato che verrà utilizzata per la costruzione dell’opera. Tale garanzia si estende anche al calcestruzzo fornito da terzi.
L’Appaltatore resta comunque responsabile della garanzia sulla qualità del conglomerato, che sarà controllata dal Direttore dei Lavori.
Il Direttore dei Lavori ha l’obbligo di eseguire controlli sistematici in corso d’opera per verificare la conformità tra le caratteristiche del conglomerato messo in opera a quello stabilito dal progetto e garantito in sede di valutazione preliminare.
Per calcestruzzo confezionato con processo industrializzato si intende quello prodotto mediante impianti, strutture e tecniche organizzate sia in cantiere che in uno stabilimento esterno al cantiere stesso.
Le caratteristiche del conglomerato cementizio possono essere desunte, in sede di progettazione, dalle formulazioni indicate nei successivi punti, ovvero nell’Eurocodice 2 Cap.3, ovvero dalle specifiche indicazioni contenute nella letteratura tecnica consolidata.
Per garantire la durabilità delle strutture in calcestruzzo armato ordinario o precompresso, esposte all’azione dell’ambiente, si devono adottare i provvedimenti atti a limitare gli effetti di degrado indotti dall’attacco chimico, fisico, dalla corrosione delle armature e dai cicli di gelo e disgelo.
A tal fine il progettista, valutate opportunamente le condizioni ambientali del sito ove sorgerà la costruzione o quelle di impiego, deve fissare le caratteristiche del calcestruzzo da impiegare (composizione e resistenza meccanica), i valori del copriferro e le regole di maturazione.
Al fine di ottenere la prestazione richiesta, il progettista potrà fare utile riferimento alle indicazioni contenute nelle Linee Guida sul calcestruzzo strutturale edite dal Servizio Tecnico Centrale ovvero nelle norme UNI EN 206-1 ed UNI 11104.
Per la definizione della classe di resistenza in funzione delle condizioni ambientali il progettista potrà far riferimento alla norma europea EN 206-1 ovvero alle “Linee guida sul calcestruzzo strutturale” edite dal Servizio Tecnico Centrale della Presidenza del Consiglio superiore dei lavori pubblici.
[ torna su ]
Acciaio
Tutti gli acciai oggetto delle presenti norme, siano essi destinati ad utilizzo come armature per cemento armato ordinario o precompresso o ad utilizzo diretto come carpenterie in strutture metalliche devono essere prodotti con un sistema di controllo permanente della produzione in stabilimento che deve assicurare il mantenimento dello stesso livello di affidabilità nella conformità del prodotto finito, indipendentemente dal processo di produzione.
Il sistema di gestione della qualità del prodotto che sovrintende al processo di fabbricazione deve essere predisposto in coerenza con le norme UNI EN 9001 e certificato da parte un organismo terzo indipendente, di adeguata competenza ed organizzazione, che opera in coerenza con le norme UNI EN 45012.
L’acciaio per cemento armato è generalmente prodotto in stabilimento sotto forma di barre o rotoli, reti o tralicci, per utilizzo diretto o come elementi di base per successive trasformazioni.
Prima della fornitura in cantiere gli elementi di cui sopra possono essere saldati, presagomati
o preassemblati in appositi centri di trasformazione, a formare elementi composti
direttamente utilizzabili in opera, quali:
- elementi presagomati (staffe, ferri piegati, ecc.);
- elementi preassemblati (gabbie di armatura, ecc.).
Tutti gli acciai per cemento armato devono essere ad aderenza migliorata, aventi cioè una superficie dotata di nervature trasversali, uniformemente distribuite sull’intera lunghezza, atte ad aumentarne l’aderenza al conglomerato cementizio.
I controlli in cantiere sono obbligatori.
Devono essere effettuate per ogni fornitura minimo 3 prove, di cui almeno una sullo spessore massimo ed una sullo spessore minimo.
L’impiego di materiali diversi dall’acciaio con funzione di armatura in strutture in cemento armato, con le indicazioni e limitazioni di cui al paragrafo 5.5 della presente norma, che non siano dotati di certificazione CE, è necessario che sia sottoposto al Servizio Tecnico Centrale un programma di prove di certificazione ed idoneità sulla base del quale il Servizio Tecnico Centrale, sentito il Consiglio Superiore dei LL.PP., possa rilasciare un benestare tecnico.
Le presenti norme si applicano a qualsiasi sistema a cavi post-tesi, usato per la pretensione di strutture in conglomerato cementizio.
[ torna su ]
Materiali e prodotti a base di legno
Il legno massiccio per uso strutturale è un prodotto naturale selezionato, in dimensioni d’uso nelle strutture, classificato, elemento per elemento, secondo la resistenza sulla base di specifiche normative.
La produzione, fornitura e utilizzazione del legno strutturale dovranno avvenire in applicazione di un sistema di rintracciabilità dei singoli elementi che copra la catena di custodia dal momento della prima classificazione e marcatura almeno fino al momento della prima messa in opera.
In questa norma si considerano i seguenti prodotti a base di legno:
- legno strutturale massiccio con giunti a dita
- legno lamellare incollato
- legno lamellare incollato con giunti a dita a tutta sezione
- pannelli a base di legno per uso strutturale
- altri prodotti a base di legno per impieghi strutturali
La produzione, fornitura e utilizzazione dei prodotti a base di legno per uso strutturale dovranno avvenire in applicazione di un sistema di assicurazione della qualità e di un sistema di rintracciabilità che copra la catena di custodia dal momento della prima classificazione e marcatura dei singoli componenti e/o semilavorati almeno fino al momento della prima messa in opera.
In assenza di esplicita indicazione contraria nei documenti di accompagnamento delle forniture di materiali e prodotti a base di legno, ai fini della responsabilità legale il produttore coincide con il fornitore del materiale o del prodotto.
I produttori di elementi di legno massiccio per uso strutturale devono essere qualificati.
All’atto della posa in opera il direttore dei lavori deve verificare, acquisendone copia, che il legno strutturale sia oggetto di attestato di qualificazione e che le procedure di posa in opera siano conformi alle specifiche tecniche del produttore.
Profili caratteristici per tipi di legno strutturale di provenienza italiana sono contenuti nelle UNI 11035 (Parte 1 e Parte 2).
Per tipi di legno strutturale di provenienza non italiana è possibile utilizzare le Classi di Resistenza equivalenti indicate nella UNI EN 1912.
In aggiunta a quanto prescritto per il legno massiccio, gli elementi di legno strutturale con giunti a dita devono essere conformi alla UNI-EN 385.
I produttori di elementi di legno lamellare per uso strutturale devono essere qualificati.
All’atto della posa in opera il direttore dei lavori deve verificare, acquisendone copia, che il legno lamellare incollato sia oggetto di attestato di qualificazione e che le procedure di posa in opera siano conformi alle specifiche tecniche del produttore.
I produttori di pannelli a base di legno per uso strutturale devono essere in possesso di attestato di conformità alla relativa parte approvata della norma europea armonizzata EN 13986.
All’atto della posa in opera il direttore dei lavori deve verificare, acquisendone copia, che il pannello a base di legno per uso strutturale sia oggetto di attestato di conformità e che le procedure di posa in opera siano conformi alle specifiche tecniche del produttore.
I valori caratteristici di resistenza e di rigidezza sono indicati nella EN 12369 (per pannelli OSB, pannelli di particelle e pannelli di fibra) oppure indicati dai produttori (per i pannelli di legno compensato) con riferimento alla UNI EN 1072, determinati secondo il metodo descritto nella UNI EN 1058.
Al fine di garantire alla struttura adeguata durabilità, si devono considerare i seguenti
fattori tra loro correlati:
- l'uso della struttura;
- le condizioni ambientali prevedibili;
- la composizione, le proprietà e le prestazioni dei materiali;
- la forma degli elementi strutturali ed i particolari costruttivi;
- la qualità dell’esecuzione ed il livello di controllo della stessa;
- le particolari misure di protezione;
- la probabile manutenzione durante la vita presunta.
adottando in fase di progetto idonei provvedimenti volti alla protezione dei materiali.
Il legno ed i materiali a base di legno devono possedere un'adeguata durabilità naturale per la classe di rischio prevista in servizio, oppure devono essere sottoposti ad un trattamento preservante adeguato.
Per i prodotti in legno massiccio, una guida alla durabilità naturale e trattabilità delle varie specie legnose è contenuta nella UNI EN 350, mentre una guida ai requisiti di durabilità naturale per legno da utilizzare nelle classi di rischio è contenuta nella UNI-EN 460.
[ torna su ]
Componenti prefabbricati
Gli elementi costruttivi prefabbricati devono essere prodotti attraverso un processo ndustrializzato
che si avvale di idonei impianti, nonché di strutture e tecniche opportunamente
organizzate.
In particolare, deve essere presente ed operante un sistema permanente di controllo della produzione in stabilimento, che deve assicurare il mantenimento di un adeguato livello di affidabilità nella produzione del conglomerato cementizio, nell'impiego dei singoli materiali costituenti e nella conformità del prodotto finito.
Ogni elemento prefabbricato prodotto in serie, deve essere appositamente contrassegnato da marcatura fissa, indelebile o comunque non rimovibile, in modo da garantire la rintracciabilità del produttore e dello stabilimento di produzione, nonché individuare la serie di origine dell'elemento.
Ogni fornitura in cantiere di manufatti prefabbricati prodotti in serie dovrà essere ccompagnata
dalla seguente documentazione, da conservare a cura del Direttore dei lavori
dell'opera in cui detti manufatti vengono inseriti:
• apposite istruzioni nelle quali vengono indicate le procedure relative alle operazioni
di trasporto e montaggio degli elementi prefabbricati, ai sensi dell’art.58 del DPR
n.380/2001.
Tali istruzioni dovranno almeno comprendere, di regola:
- i disegni d’assieme che indichino la posizione e le connessioni degli elementi
nel complesso dell’opera;
- apposita relazione sulle caratteristiche dei materiali richiesti per le unioni e le
eventuali opere di completamento;
- le istruzioni di montaggio con i necessari dati per la movimentazione, la posa e
la regolazione dei manufatti;
• elaborati contenenti istruzioni per il corretto impiego dei manufatti. Tali elaborati
dovranno essere consegnati dal Direttore dei lavori al committente, a conclusione
dell'opera;
• certificato di origine firmato dal produttore, il quale con ciò assume per i manufatti
stessi le responsabilità che la legge attribuisce al costruttore, e dal Direttore Tecnico
responsabile della produzione. Il certificato, che deve garantire la rispondenza del
manufatto alle caratteristiche di cui alla documentazione depositata presso il Servizio Tecnico Centrale, deve riportare ’indicazione degli estremi dell'attestato di
qualificazione, nonché il nominativo del progettista;
• attestato di qualificazione del Servizio Tecnico Centrale e copia della certificazione
del sistema di garanzia della qualità del processo di produzione in fabbrica;
• documentazione, fornita quando disponibile, attestante i risultati delle prove a compressione
effettuate in stabilimento su cubi di calcestruzzo (ovvero estratto del Registro
di produzione) e copia dei certificati relativi alle prove effettuate da un laboratorio
incaricato ai sensi dell’art.59 del DPR n.380/2001; tali documenti devono
essere relativi al periodo di produzione dei manufatti.
Copia del certificato d’origine dovrà essere allegato alla relazione del Direttore dei lavori e non può accettare in cantiere elementi prefabbricati in serie, che non siano accompagnati da tutti i documenti predetti.
[ torna su ]
Muratura portante

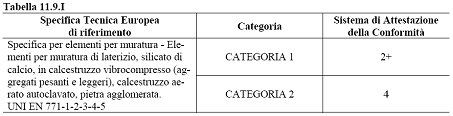

Gli elementi per muratura portante devono essere in possesso di attestato di conformità alla relativa norma europea armonizzata della serie EN 771, ai sensi del DPR n. 246/93, secondo il sistema di attestazione della conformità indicato nella seguente tabella:
La malta da muratura deve garantire prestazioni adeguate al suo impiego in termini di durabilità e di prestazioni meccaniche e deve essere dotata di attestato di conformità all’annesso ZA della norma europea EN 998-2 (Marcatura CE).
Per garantire durabilità è necessario che i componenti la miscela non contengano sostanze organiche o grassi o terrose o argillose. Le calci aeree e le pozzolane devono possedere le caratteristiche tecniche ed i requisiti previsti dalle vigenti norme (regii decreti 16 novembre 1939, n. 2231 e n. 2230; legge 26 maggio 1965, n. 595, decreto ministeriale 14 gennaio 1966, decreto ministeriale 3 giugno 1968, decreto ministeriale 31 agosto 1972 e successive integrazioni o modificazioni).
[ torna su ]
